鋁型材大多數情況下都是作為支撐材料使用，比如設備框架、邊框、衡量、支架等。而變形量的計算在鋁型材選用時是非常重要的，不同壁厚的，不同截面的鋁型材的受力變形量都是不同的。那么怎樣根據型材受力大小來計算變形量呢？

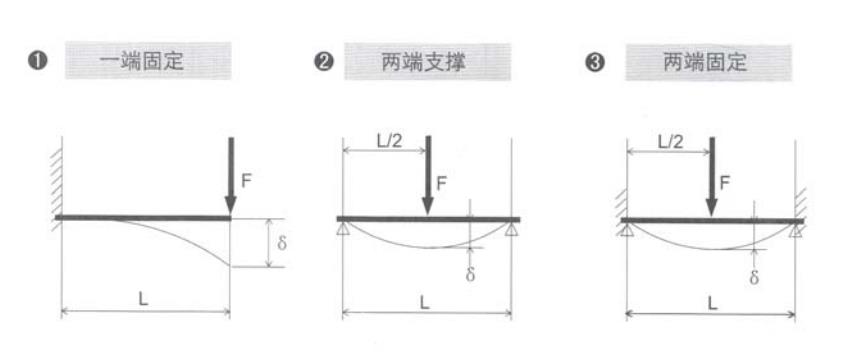

我們先來看一下鋁型材固定的主要方式，有三種：一端固定，兩端支撐，兩端固定。這三種固定方式的受力變形量是計算公式是不同的。

我們先來看一下靜載荷狀態下的鋁型材變形量計算公式：

以上分別是是一端固定、兩端支撐、兩端固定的狀態下，靜載荷變形量計算公式。從公式可以看出一端固定的變形量是最大的，其次是兩端支撐，變形量最小的是兩端固定狀態。

再看一下無載荷狀態下的變形量計算公式：

鋁型材的最大允許彎曲應力：

超過這個應力可能會(huì )導致鋁型材裂紋甚至斷裂。

m:鋁型材線密度（kg/cm3）   F:載荷（N）  L:鋁型材長度   E:彈性模量()68600N/mm2

I :集合慣性（cm4）   Z：截面慣性（cm3）  g：9.81N/kgf   f:變形量
